por encargo Tablero aislante de fibra de vidrio de resina epoxi
Hogar / Producto / Preparar / Tablero aislante de fibra de vidrio de resina epoxi

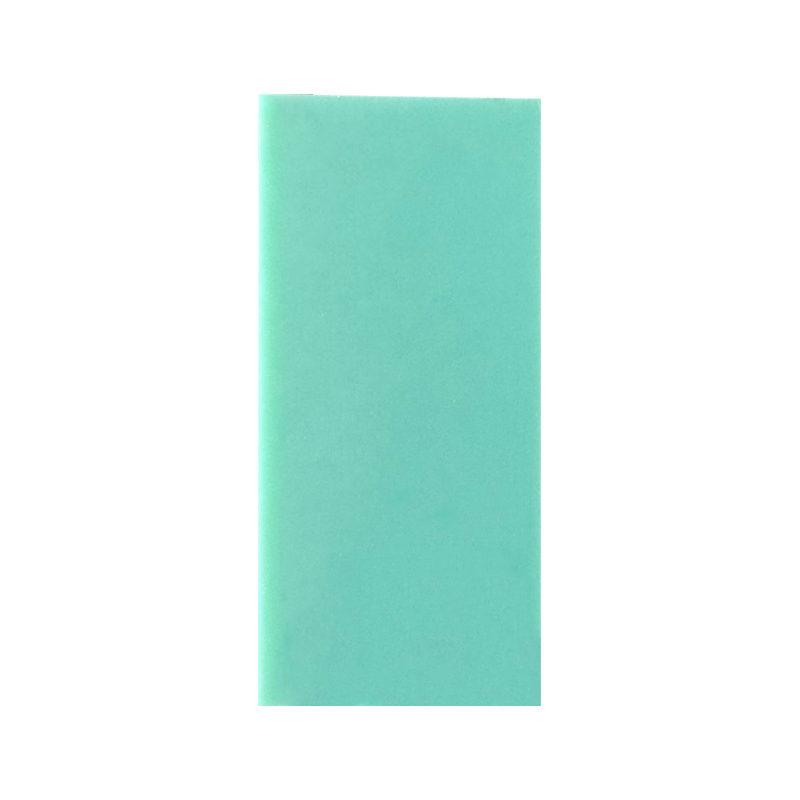

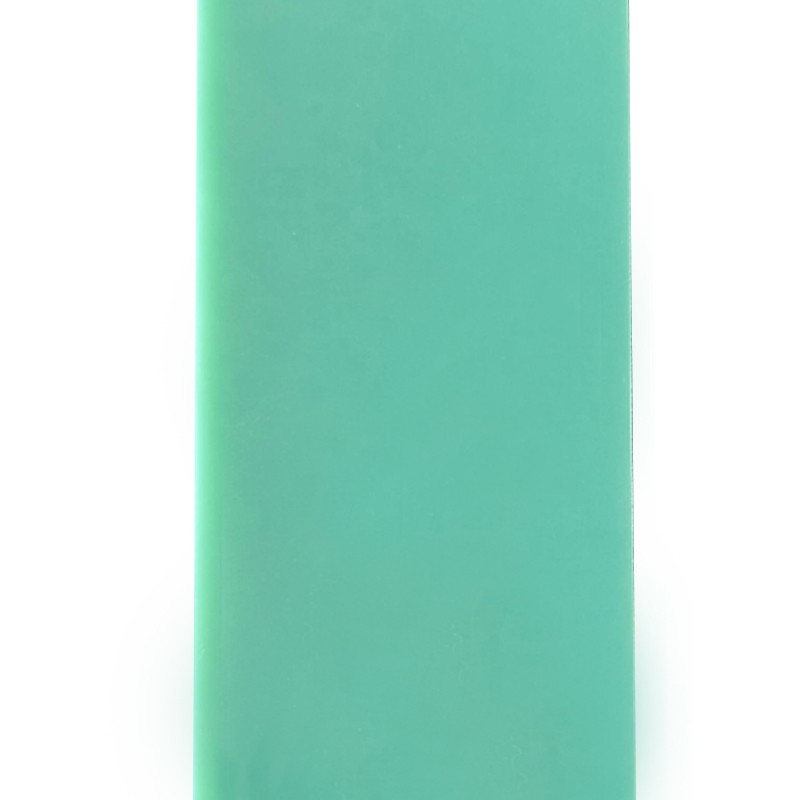

  • Tablero aislante de fibra de vidrio de resina epoxi
  • Tablero aislante de fibra de vidrio de resina epoxi
  • Tablero aislante de fibra de vidrio de resina epoxi
  • Tablero aislante de fibra de vidrio de resina epoxi

Tablero aislante de fibra de vidrio de resina epoxi

Contáctanos
Anterior：No existía ningún producto anterior.Próximo：No hay siguiente producto
alcance
SERIE FR-4 / G11
Tablero aislante de fibra de vidrio de resina epoxi
Capas continuas de tejido de vidrio E impregnadas con resina epoxi bromada, moldeadas por compresión a 160°C y 14 MPa. Rigidez dieléctrica 20–28 kV/mm (ASTM D149), absorción de agua ≤0,15% después de 24 horas de inmersión. Clase de temperatura de funcionamiento F (155 °C) con clasificación de inflamabilidad UL 94V-0. Rango de espesor de 0,3 mm a 50 mm, disponible en verde natural, blanco, amarillo y negro para aislamiento eléctrico y montaje estructural.
Clase térmica F (155°C)
Inflamabilidad UL 94 V-0
Dieléctrico 20–28 kV/mm
▸ Ventajas técnicas
  • Resistencia al arco: 180 segundos sin seguimiento (ASTM D495), especificado para aparamenta y contactores de alta tensión.
  • Bajo factor de disipación: Tan δ 0,015–0,02 a 1 MHz, mantiene la integridad de la señal en aplicaciones de PCB de alta frecuencia.
  • Estabilidad de mecanizado: Perforación sin rebabas con herramientas de carburo; delaminación controlada en diámetros de orificio ≥0,8 mm.
  • Resistencia a la humedad: Retención de la resistencia del aislamiento >95 % después de 96 horas a 95 % de humedad relativa.
▸ Datos mecánicos y eléctricos
Resistencia a la flexión (a lo largo) 350 – 450 MPa
Resistencia a la tracción 280 – 340 MPa
Fuerza compresiva 350 – 420 MPa
resistividad del volumen 10⁷ – 10⁸ MΩ·cm
CTI (seguimiento comparativo) 175 – 200 V (PLC 3)
⎯
Tolerancias dimensionales
0,5 – 1,6 milímetros ±0,10 milímetros
1,6 – 3,0 milímetros ±0,15mm
3,0 – 6,0 mm ±0,20 milímetros
Longitud/ancho ≤1000 mm ±2,0 milímetros
⎯
Térmico y químico
  • Servicio continuo: 130°C – 155°C
  • Conductividad térmica: 0,25–0,35 W/(m·K)
  • Resistencia química: acetona, etanol, aceites minerales.
  • Evitar: ácido sulfúrico concentrado
⎯
Parámetros de procesamiento
  • Corte ≤3 mm de espesor
  • Avance de perforación: 0,05–0,10 mm/rev
  • Velocidad del husillo: 20k–40k RPM
  • Precalentamiento a 80°C para punzonado >2 mm
◆ Campos de aplicación (certificados según IEC 60893, NEMA LI-1)
Barreras de aparamenta Soportes de barras Accesorios de prueba de PCB Separadores de transformadores Cuñas para ranuras de motor Placas de rampa de arco Arandelas aislantes
Cumple con RoHS · Libre de REACH SVHC · Grado libre de halógenos disponible (IEC 61249-2-21)
Almacenamiento y manipulación
▸ Mantener plano sobre palés con soporte en los bordes. Altura máxima de pila 800 mm para evitar deformaciones.
▸ Rango de humedad: 40% – 70% RH. La exposición prolongada >80% RH puede aumentar la absorción de agua por encima del 0,3%.
▸ Evite el contacto directo con superficies de cobre o acero desnudo durante el almacenamiento prolongado (riesgo de oxidación).
Preguntas y notas comunes
¿Tensión máxima de funcionamiento? 2,5 kV por mm de espesor para CA (reducción del 60 % para CC).
¿Capacidad de postformado? Sin termoformado después del curado; Sólo láminas preimpregnadas.
¿Desgasificación en el vacío? TML 0,45%, CVCM 0,08%: adecuado para cámaras de vacío.
¿Control de deformación? El recocido a 120°C durante 2 horas reduce la tensión residual después del mecanizado.
ⓘ Opciones de certificación: MIL-I-24768, GB/T 1303.1, reconocido por UL (número E disponible). Trazabilidad de lotes incluida. Valores mecánicos basados ​​en 1,6 mm de espesor, dirección longitudinal.
